目前來說對于存儲單元SRAM的研究主要基于硬件電路來完成，并且在也都是在生產過程中產生的這些辦法，但并不能夠當當從生產過程中去杜絕SRAM的硬件故障，如果SRAM硬件出錯導致程序出錯特別是在使用過程中，是較難被發現的，因此通過軟件對SRAM 進行檢測是為了防止在運用過程中因存儲單元損壞而導致系統出錯。

1 SRAM運行狀態分析
SRAM是一種易失性的隨機靜態存儲器，存儲非CONSTANT變量（如RW），具有掉電丟失數據的特點，從系統上電后，從Corter-M3啟動步驟可得知，需先執行復位的五個步驟：
①NVIC復位，控制內核；
　?、贜VIC從復位中釋放內核；
　?、蹆?nèi)核配置堆棧；
　?、軆?nèi)核設置PC和LR；
　　⑤運行復位程序。
　　可以看出，不能在調入C環境之后檢測SRAM，必須在Cortex—M3復位之前和啟動之后進行檢測。

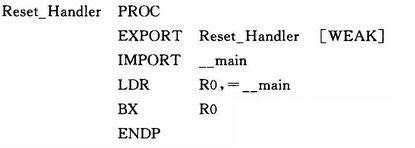

　　在執行系統復位的最后一個步驟之前，系統都沒有對SRAM執行任何相關的數據傳送動作。第⑤步運行復位程序，在ST公司Cortex-M3處理器內核的STM32系列微控制器的啟動代碼中有一段復位子程序：


　　在這個子程序里導入了__main，__main是C庫文件的入口地址。它執行下面3個步驟：
　?、購椭品莚oot（RW、RO）從Flash到SRAM；
　　②分配ZI區，并且初始化為0；
　?、厶D(zhuǎn)到堆棧初始化子程序接口__rt_entry。
　　由_ _main的第一步可以得出，在跳入_ _main之后，系統對SRAM進行了相關數據轉移的操作。因此，檢測SRAM必須在此步驟之前，否則將會覆蓋SRAM從Flash中轉移過來的數據。
　　2 SRAM檢測方案設計
　　在復位子程序跳入_ _main之前，設計另一個程序入口SRAM_Check，使PC指針指向該SRAM進行硬件單元檢測程序（SRAM_Check）的入口。在SRAM_check里，首先將PC指針指向SRAM的首地址并寫入0xFF，讀回該地址的值到通用寄存器Rn1，并對Rn1里的值進行加1操作，然后將Rn1和256做比較，得出SRAM硬件是否損壞。這種操作可以避免因SRAM硬件一直為1或0而出現算法本身錯誤。由于Cortex—M3復位后默認的時鐘為HSI，是一個內部RC振蕩器，因此精度不高。如果需要更準和快速的時鐘，就必須在跳入SRAM_Check之前對相關的寄存器進行操作。
　　3 SRAM檢測軟件設計

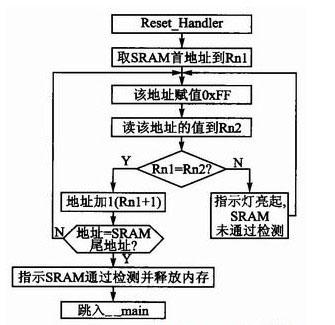

　　圖1為本文設計的SRAM檢測軟件程序流程。


圖1 SRAM檢測軟件程序流程
　　4 在線調試結果及分析

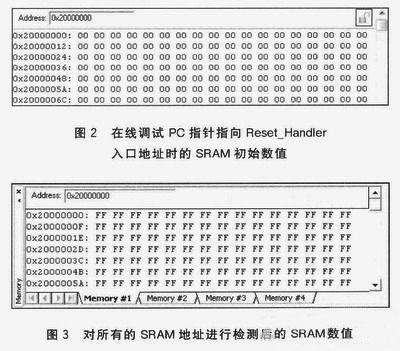

　　上電復位后，在線調試PC指針指向Reset_Handler入口地址時的SRAM初始數值如圖2所示。可以看到，當系統復位時每個SRAM單元的數值均為0x00。
　　在線調試下，圖3為對所有的SRAM地址進行檢測后SRAM的數值，完全符合程序設計要求。

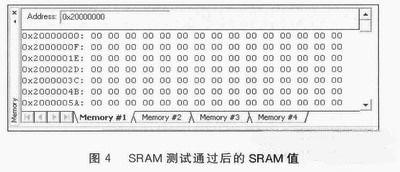

　　SRAM測試通過后，釋放所有的SRAM，還原為0x00，如圖4所示。

　　5 結論
　　本文提出了一種基于軟件的SRAM單元故障自檢測方法，通過在線調試得到的結果，可知該方法是完全可行的。在實際運用中，該方法能夠確保系統正常地運行在可靠的環境之上。如果SRAM單元有生產或運輸?shù)葥p壞，也可以通過該方法方便地檢測出來，大大減少了系統排除故障的時間。
