2017年在VLSI-TSA研討會上Globalfoundries對如何解決eMRAM未來將更廣泛應用在汽車MCU和SoC上所面臨的挑戰發表了論文。

今年年底和2018年之前已相繼有幾家代工廠公開宣布產磁阻式隨機存取存儲器(Magnetoresistive Random Access Memory；MRAM)的計劃，而最近一家代工廠更是為廣大客戶普及了未來如何通過MRAM為嵌入式應用大幅提升數據保存。

日本最新舉行的“2017年國際超大集成電路(VLSI)技術、系統和應用研討會”(VLSI-TSA)上，Globalfoundries在其發表研究論文就Everspin Technologies隨嵌入式MRAM (eMRAM)轉向22nm制程節點的進展進行討論。

Globalfoundries其研究論文重點的突破在eMRAM可在攝氏260度下經由回流焊保存數據、持續十多年維持?jǐn)z氏125度，以及在攝氏125度具有卓越讀/寫耐用性的能力。這也是Globalfoundries嵌入式存儲器副總裁Dave Eggleston在會議上所強調的重點，eMRAM的這個特性對于應用于通用微控制器(MCU)和汽車SoC至關重要，一直以來大家對MRAM這種存儲器的認識是“磁性層一直缺乏熱穩定度，如果這個eMRAM數據保存的問題得以解決,那必將可以應用于更廣泛的市場。

Eggleston認可MRAM在應用中展現非揮發性、高可靠性以及可制造性的特性，但對于MRAM在在微縮至2x nm節點以及相容嵌入式存儲器的后段制程(BEOL)溫度時所面臨的挑戰感到擔憂，而eMRAM如文中所描述，磁穿隧接面(magnetic tunnel junction；MTJ)堆疊和整合可在攝氏400度、60分鐘的MTJ圖案化熱預算時最佳化，并相容于CMOS BEOL制程。

目前有三家主要代工廠選擇了Globalfoundries的制程開發套件(PDK)進行設計產品。早幾年就有晶圓設備制造商看好并投入這個領域，他們認為eMRAM具有充分的市場潛力，可以用于MTJ的沉積與蝕刻。已經有不少工廠與像Everspin或Globalfoundries等公司共同合作投資開發產品。


正因?yàn)镸RAM強化其架構已有相當多的MCU客戶在對其該特性進行認真的研究如何利用，更快的寫入速度和更高的耐用性是MRAM在以往其他使用靜態隨機存取存儲器(SRAM)的應用而開始使用嵌入式MRAM最大的感受，以電路的簡單性和制造成本來看嵌入式MRAM2x nm節點正是技術的所在。

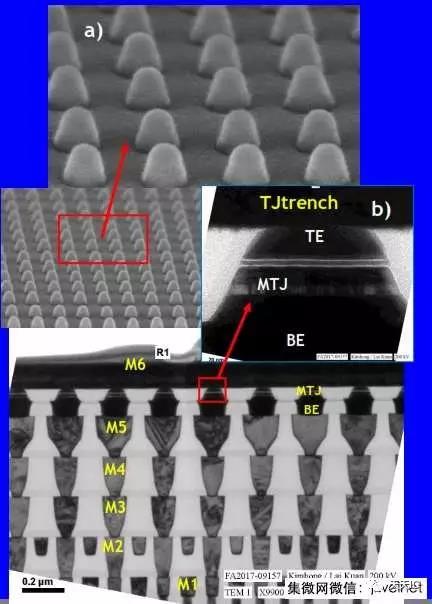

Globalfoundries的MTJ堆疊和整合已在攝氏400度、60分鐘MTJ圖案化熱預算時最佳化，并相容于CMOS BEOL制程

從市場機會來說eMRAM與現在大多數的存儲器技術來說并沒有太多的差異，
出現了像包括移動性、聯網、數據中心、物聯網(IoT)以及汽車等的新的市場，而對于eMRAM來說物聯網與汽車市場更重要。

目前普遍使用的嵌入式存儲器主要是嵌入式快閃存儲器(eFlash)，但市場上也存在各種存儲器的選擇，除了eMRAM以外，也有嵌入式電阻RAM(eRRAM)、相變存儲器(PCM)、鐵電場效電晶體(FeFET)和碳納米管(CNT) 等。但無論選擇哪種存儲器，都需要在數據保存、效率與速度方面取的平衡，CNT和FeFET均展現發展?jié)摿?，但還不夠成熟，而PCM則適用于特定應用，而無法廣泛用于嵌入式應用。

MRAM和RRAM都是后段校準的存儲器，所以在功能上有些類似，也因此能更易于應用于邏輯制程中?？捎玫闹瞥碳夹g(shù)包括需要大型芯片、FinFET或FD-SOI的制程，eFlash可內建于芯片之中，但如果要建置于各種不同的技術中將更具挑戰性。

在Eggleston看來RRAM的堆疊比MRAM更簡單,所以電極之間用的材料比較少，而且不像MRAM需要投入一些設備。MRAM由于堆疊比較復雜，確實需要投資更多的設備以便生產，另一點是，RRAM無法提供滿足更廣泛市場所要求的數據保存、速度以及耐用度等能力。

MRAM相比RRAM在性能上勝出在于其多功能性，MRAM的材料組成可以在電極之間加以調整，這種可調整的能力能在先進節點跨足以往采用eFlash的領域或是支援更快的寫入速度與耐用性，也可以進行調整，使其具有更好的數據保存能力，使其得以作為非揮發性快取，用于伺服器處理器與儲存控制器中。
